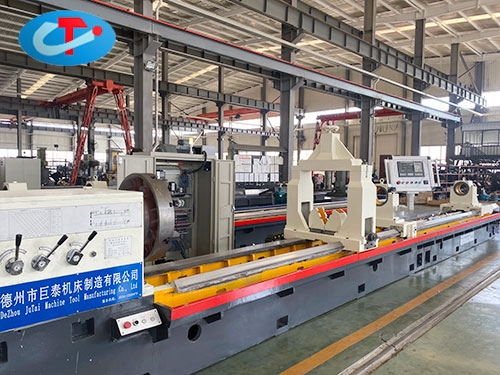

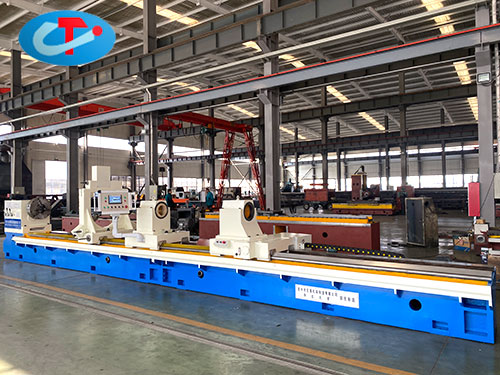

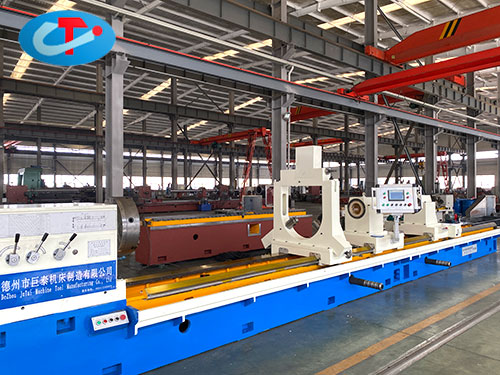

深孔盲孔鏜床1.本臺設備采用工件旋轉刀具不轉和進給的加工方式。適用于工件的鏜、擴加工工藝,鏜孔時,排屑形式為外排屑。2.鏜孔時:工件置于床頭箱與鏜桿支架之間,用卡盤夾緊,調整好工件中心架。選擇合理的工作轉速,開動主電機使工件旋轉,選擇合理的進給量,啟動進給系統電機,進行切削工作,加工的鐵屑在工件中被冷卻液帶入工件支架端的排屑斗,再進入排屑框進行分離,分離后的冷卻油經回油槽回流到油箱,鐵屑被運走。設備主要技術參數:1. 鏜孔最大直徑…………………………………Φ500mm2. 加工孔最大深度…………………………… 3000mm3.夾持工件最大直徑 …………………………… Φ650mm4.中心支架最大直徑………………………………Φ650mm5. 主軸中心高(主軸中心到平軌的距離)…… 550mm6. 床頭箱主軸孔直徑 ………………………… Φ75mm7. 床頭箱主軸前端錐孔 ……………………… Φ85mm (錐度:1:20)8. 主軸轉速范圍………………………………… 30----500(rpm) (12級)9. 進給速度范圍 …………………………………5---250(mm/min) (無級)10. 拖板快速移動速度 ……………………………3m/min11.主電機功率…………………………………… 22Kw12.進給電機功率………………………………… 3.6Kw(交流伺服電機)13.冷卻泵電機功率……………………………… 5.5Kw14.床身寬度……………………………………… 650mm15.冷卻系統額定壓力…………………………… 0.1Mpa16.冷卻系統流量………………………………… 300L/min 17.控制系統……………………………………… PLC(西門子)18.機床承重……………………………………… 3T
