在3C電子、汽車零部件、醫療器械等精密制造領域，對接工裝組裝機器設備是實現高精度、高效率、高一致性裝配的核心裝備。它們?nèi)缤`巧的“機械手”與“定位專家”，確保微小、精密的零部件在組裝過程中被精確地抓取、定位、對準、壓合或連接。

一、定義與核心功能

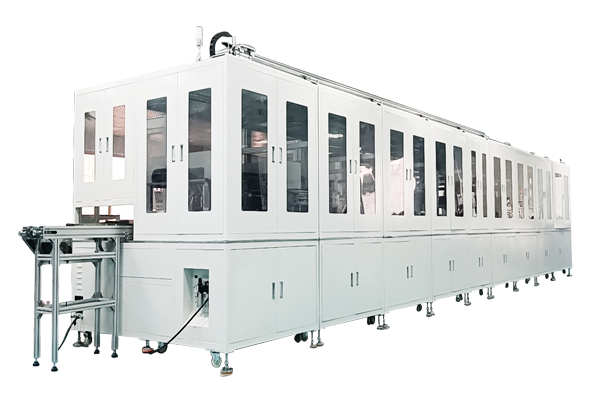

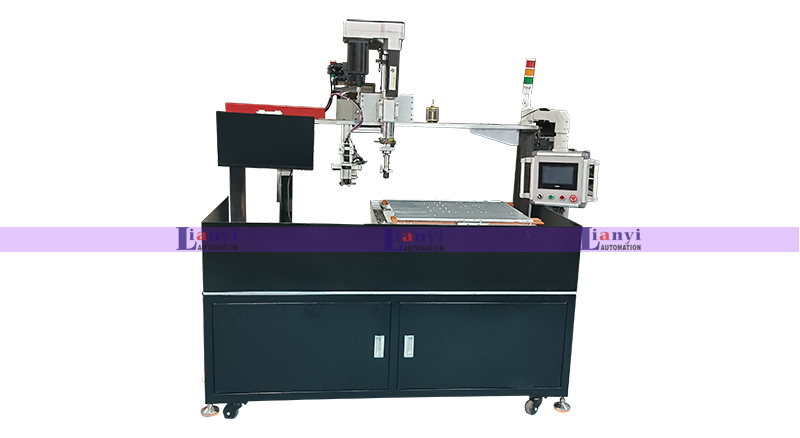

1.1、定義： 對接工裝(Docking Fixture / Assembly Jig)是專為特定產品和工藝設計的精密定位、夾持和導向裝置。對接工裝組裝機器設備則是集成了這類定制化工裝，并配備執行機構(如機械手、滑臺、壓機)、傳感系統(視覺、力覺、位置傳感器)和控制系統的自動化或半自動化組裝設備。

1.2、核心功能

1.2.1、精確定位： 確保被裝配的多個零部件在三維空間內達到微米級的相對位置精度。

1.2.2、可靠夾持： 穩固固定零件，防止在裝配過程中發生移動或變形。

1.2.3、精準導向與對接： 引導零部件(如連接器、插針、PCB板、外殼、鏡頭模組等)沿著預設路徑精確、順暢地完成插入、壓合、貼合等動作。

1.2.4、過程控制： 集成力/位移傳感器等，實時監控壓裝力、行程、角度等關鍵參數，確保裝配質量。

1.2.5、防錯防呆： 通過傳感器和程序邏輯，防止零件漏裝、錯裝或不到位。

二、典型應用范圍

對接工裝組裝設備廣泛應用于需要高精度、高可靠性和重復性裝配的領域

2.1、3C消費電子

2.2、連接器插合： USB-C、板對板連接器(BTB)、柔性電路板(FPC/FFC)與主板的精準插拔。

2.3、攝像頭模組組裝： 鏡頭、傳感器、支架的精密壓合與調焦。

2.4、屏幕貼合： LCD/OLED屏幕與中框/蓋板的精準貼合(尤其全自動OCA/OCR貼合設備)。

2.5、精密結構件組裝： 手機中框、鉸鏈(折疊屏)、微型馬達、聽筒/揚聲器模組的組裝與壓合。

2.6、電池組裝： 電池與外殼的封裝、極耳焊接前的定位固定。

2.2、汽車電子

2.2.1、各類車載傳感器(雷達、攝像頭)、控制器(ECU)、連接器的組裝與測試接口對接。

2.2.2、線束端子的壓接與插接到位檢測。

2.3、醫療器械：微型植入器件、精密診斷設備部件(如內窺鏡鏡頭、傳感器)、給藥裝置的組裝。

2.4、光通信：光纖連接器(LC, SC, MTP等)的端面研磨后對接測試、插芯組裝。

2.5、半導體封裝測試：芯片與基板的精準拾取與放置(Die Bonding)、測試探針卡的精密對接。

三、核心優勢

3.1實現超高裝配精度： 定制化工裝和精密運動控制結合，達到人工無法企及的微米級重復定位精度，滿足日益精密的零部件裝配要求。

3.2保證產品一致性與良率： 消除人工操作帶來的個體差異和疲勞誤差，確保每一件產品都按照相同的、最優化的參數完成裝配，顯著降低不良率(尤其是因錯位、傾斜、受力不均導致的功能失效)。

3.3大幅提升生產效率： 自動化設備可高速、連續、穩定運行，裝配節拍遠超人工，尤其適合大批量生產。減少生產瓶頸，提高整體產線效率。

3.4降低人力成本與依賴： 替代熟練工從事重復、枯燥、需要高度集中注意力的精密裝配工作，緩解“招工難”問題，降低長期人力成本。

3.5提升過程可控性與可追溯性： 實時監測并記錄關鍵裝配參數(力、位移、時間、視覺結果)，實現裝配過程數字化，便于質量追溯、工藝優化和問題分析。

3.6增強操作安全性與產品保護： 避免人工操作可能造成的靜電損傷(ESD)、刮傷精密零件;將工人從可能涉及微小部件或潛在風險的操作中解放出來。

3.7提高設備/產線柔性（部分設計）： 采用模塊化設計、快換工裝(Quick Changeover)，可在較短時間內切換生產不同型號產品，適應小批量多品種需求。

四、企業引入與使用要求

成功部署和高效運行對接工裝組裝設備，企業需滿足以下關鍵要求

4.1、嚴格的來料質量要求：被裝配的零部件必須具有穩定的尺寸公差和一致性。來料波動過大會導致工裝無法有效定位或裝配失敗，嚴重影響設備效率和良率。供應商質量管理至關重要。

4.2、高精度與高穩定性設備本體

4.2.1、基礎平臺： 設備機架、運動模組(直線電機、精密絲杠模組)需具備高剛性、低振動、優異的熱穩定性和長期精度保持性。

4.2.2、執行機構： 伺服壓機、電缸等需提供精確可控的力/位移輸出。

4.2.3、傳感系統： 力傳感器、位移傳感器、視覺定位系統需高精度、高響應速度、抗干擾能力強。

4.3、精密、可靠、耐用的定制化工裝

4.3.1、材料： 通常選用高硬度、耐磨、低熱膨脹系數的合金鋼、工具鋼或特殊工程塑料/陶瓷。

4.3.2、加工精度： 工裝自身的加工精度(定位面、導向孔/銷、基準面)必須遠高于產品裝配精度要求。

4.3.3、設計： 需充分考慮零件的取放便利性、防呆、防屑、散熱(如需)、磨損補償、快換接口等。良好的排屑和清潔設計對長期穩定運行很關鍵。

4.3.4、壽命： 需保證在計劃維護周期內的高精度和可靠性，減少非計劃停機。

4.4、穩定的生產環境

4.4.1、溫濕度控制： 精密裝配對溫度波動敏感，車間需保持恒溫(如23±1°C)，濕度在可控范圍內(通常40%-60% RH)，防止材料熱脹冷縮和靜電。

4.4.2、潔凈度： 根據產品要求，可能需要達到一定的潔凈度等級(如萬級、千級)，防止灰塵污染影響裝配(如鏡頭、傳感器)或造成設備卡頓。

4.4.3、防振： 設備基礎應穩固，必要時安裝減振裝置，避免環境振動影響精度。

4.4.4、氣源/電源： 提供穩定、潔凈的壓縮空氣(壓力、流量、干燥度達標)和穩壓電源。

4.5、專業的操作與維護團隊

4.5.1、操作員： 需經過嚴格培訓，理解設備原理、操作流程、安全規范、基本異常識別和應急處理。

4.5.2、維護工程師： 需具備機械、電氣、氣動、控制等多方面知識，能夠進行預防性維護(定期清潔、潤滑、校準、關鍵部件檢查更換)、故障診斷與排除，以及工裝的維護保養(清潔、磨損檢查、精度復測)。

4.5.3、編程與調試人員（可選）： 對于柔性化程度高的設備，需要人員能根據新產品調整程序、更換工裝并調試參數。

4.6、完善的數據管理與分析：有效利用設備產生的裝配過程數據(力-位移曲線、OK/NG結果、設備狀態日志)，建立數據庫用于SPC過程監控、質量追溯、工藝優化和設備效能(OEE)分析。

4.7、可靠的供應商支持

4.7.1、設備供應商需提供詳盡的技術文檔、操作維護手冊。

4.7.2、提供及時有效的售后服務和技術支持(現場或遠程)。

4.7.3、能根據產品迭代提供工裝的升級改造服務。

對接工裝組裝機器設備是現代精密制造業不可或缺的“精準之手”和“品質守護者”。它們通過高度定制化的工裝與自動化技術的完美結合，解決了復雜微小零部件裝配的精度、效率和一致性的核心難題。雖然其引入和使用對企業的基礎條件(來料、環境、人員、管理)提出了較高要求，但其帶來的品質飛躍、效率提升、成本優化和競爭力增強是顯而易見的。投資并管理好這類設備，是企業邁向高端制造、實現智能制造轉型的關鍵一步。選擇技術實力強、服務可靠的設備供應商，并與他們建立緊密的合作關系，是確保設備長期高效穩定運行、最大化投資回報的重要保障。
