軸承全自動化裝配機，是一種集機械、電氣、傳感與控制于一體的智能化設備，用于實現軸承內圈、外圈、滾動體(鋼球或滾子)、保持架及密封件的自動組裝、壓裝、檢測及包裝。其核心目標是通過高精度定位、柔性化流程和實時質量監控，提升裝配效率與產品一致性。以下是其典型工作原理流程：
一、軸承全自動化裝配機的工作原理
1.1、供料與分選
1.1.1、內/外圈供料：振動盤或料倉將軸承內圈、外圈有序輸送至裝配工位，通過光學傳感器篩選尺寸與表面缺陷。
1.1.2、滾動體供料：鋼球或滾子通過精密送料軌道定量輸送，部分設備采用真空吸嘴或磁吸機構防止散落。
1.1.3、保持架與密封件供料：柔性供料系統(如柔性振動盤)適應不同形狀的保持架，機械臂抓取密封件并預裝。
1.2、裝配流程
1.2.1、內圈定位：伺服電機驅動夾具夾持內圈至中心位置，配合視覺系統校準角度。
1.2.2、滾動體填充：機械手或分度盤將滾動體均勻排布至內圈與外圈間隙，通過離心力或?qū)虿圯o助定位。

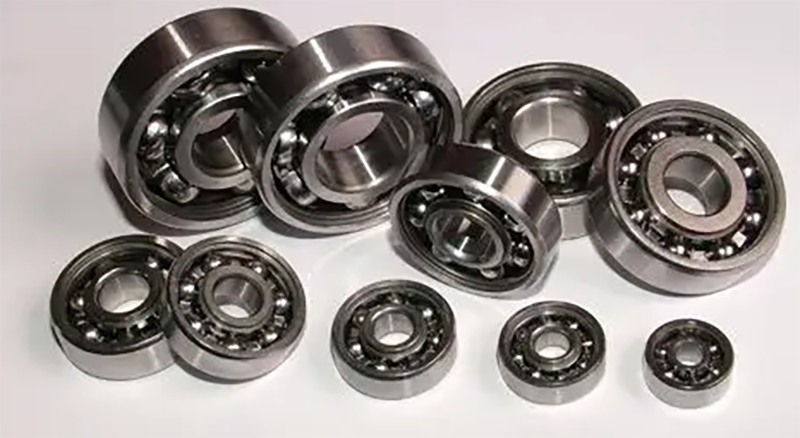

1.2.3、保持架安裝：保持架被壓入滾動體之間，確保滾動體均勻分布(針對球軸承或圓柱滾子軸承)。
1.2.4、壓裝與預緊：液壓或伺服壓機將外圈與內圈壓合，施加預設壓力以控制軸承游隙。
1.2.5、密封件裝配：機械臂安裝橡膠密封圈或金屬防塵蓋，通過熱壓或超聲波焊接固定。
1.3、檢測與包裝
1.3.1、游隙檢測：激光傳感器測量內/外圈相對位移，確保游隙符合公差(±0.01mm)。
1.3.2、旋轉測試：驅動軸承高速旋轉，通過噪聲傳感器與扭矩儀判斷裝配是否異常。
1.3.3、涂油與包裝：自動注脂機填充潤滑脂，機械臂將成品軸承放入托盤或封裝盒。
二、軸承全自動化裝配機的主要機構組成
2.1、供料與分選系統
2.1.1、振動盤/柔性供料器：對異形部件(如保持架)進行高精度分選與排列。
2.1.2、視覺分選模塊：工業相機結合AI算法識別部件缺陷(劃痕、尺寸偏差)。
2.1.3、真空吸料裝置：避免滾動體在輸送過程中碰撞損傷。
2.2、高精度定位機構
2.2.1、多軸機械臂：六軸機器人負責抓取、搬運與角度調整。
2.2.2、伺服定位平臺：直線電機或滾珠絲杠驅動工位移動，重復定位精度≤0.005mm。
2.3、壓裝與裝配機構
2.3.1、伺服壓機：閉環控制壓裝力與位移，防止過載導致軸承變形。
2.3.2、分度盤機構：多工位轉臺同步完成滾動體填充、保持架安裝等步驟。
2.3.3、熱壓/超聲波焊接機：用于密封圈與防塵蓋的永久固定。
2.4、檢測與反饋系統
2.4.1、在線檢測單元：
4.1.1、激光測微儀：實時監測軸承內徑、外徑及游隙。
2.4.2、聲學傳感器：捕捉軸承旋轉異響，識別裝配缺陷。
2.4.3、SPC(統計過程控制)系統：記錄生產數據，自動調整工藝參數。
2.5、控制系統
2.5.1、PLC+工控機：主控單元協調各機構動作，支持多品種快速換型。
2.5.2、人機界面(HMI)：可視化操作界面，設定壓力、速度、檢測閾值等參數。
三、軸承全自動化裝配機的使用注意事項
3.1、日常維護
3.1.1、潤滑與清潔：定期為導軌、絲杠添加專用潤滑脂，清理滾動體殘留碎屑，防止卡滯。
3.1.2、傳感器校準：每周檢查視覺系統、激光測距儀的精度，避免誤檢或漏檢。
3.1.3、氣源處理：確保壓縮空氣干燥(露點≤-20℃)，防止氣動元件銹蝕。
3.2、操作規范
3.2.1、參數設定：根據軸承型號(如深溝球軸承、圓錐滾子軸承)調整壓裝力與行程，避免過載損壞。
3.2.2、工裝適配：更換產品時需同步更換夾具、送料軌道及檢測程序，確保兼容性。
3.2.3、異物防護：裝配區域加裝防塵罩，避免金屬顆?；蚍蹓m混入軸承內部。
3.3、安全措施
3.3.1、急停與防護：設備外圍安裝安全光柵，急停按鈕觸發后需手動復位。
3.3.2、過載保護：壓裝機構設置機械限位與電氣過流保護，防止壓力超限。
3.3.3、人員培訓：操作員需熟悉設備報警代碼及應急處理流程(如卡料、傳感器故障)。
3.4、能耗優化
3.4.1、待機節能：非生產時段關閉氣泵、伺服驅動器等非必要負載。
3.4.2、熱量管理：為伺服電機與液壓系統配置散熱裝置，避免高溫導致性能下降。
四、軸承全自動化裝配機的典型應用場景
4.1、汽車行業：輪轂軸承、變速箱軸承的批量裝配。
4.2、家電制造：電機軸承、洗衣機滾筒軸承的高效生產。
4.3、工業機器人：精密諧波減速器軸承的全自動化組裝。
通過合理使用與維護，軸承全自動化裝配機可顯著提升生產效率和產品良率，成為高端制造領域的核心裝備。
