汽車連接器是車輛電氣系統的核心組件，用于傳輸電力、信號和數據。隨著汽車智能化、電動化的發展，連接器的種類和性能需求日益多樣化。以下是常見的汽車連接器類型及其自動化生產應用的分析：

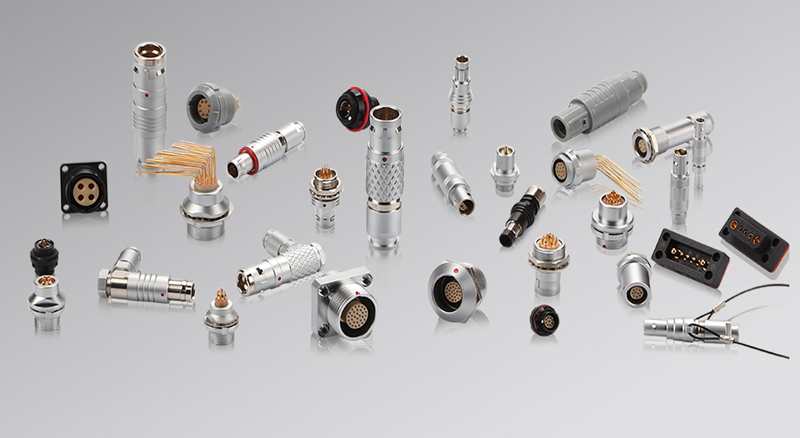

一、汽車連接器常用產品分類

1、端子連接器(Terminal Connectors)

1.1、功能：用于導線與設備、導線之間的連接，如銅合金端子。

1.2、應用：ECU、傳感器、車燈等低壓電路。

2、線束連接器(Harness Connectors)

2.1、功能：集成多根導線的模塊化連接器，簡化線束裝配。

2.2、應用：整車線束、儀表盤、車門控制模塊。

3、插接件(Plug-in Connectors)

3.1、類型：單排/雙排插接件(如2.8mm間距)、防水插接件。

3.2、應用：車載充電接口、ADAS攝像頭、雷達模塊。

4、板對板連接器(Board-to-Board Connectors)

4.1、特點：高密度、小間距(0.5mm~1.27mm)，支持高速信號傳輸。

4.2、應用：車載信息娛樂系統、中控屏幕、T-Box通信模塊。

5、高壓連接器(High-Voltage Connectors)

5.1、功能：承載電動車的動力電池高壓(400V~800V)傳輸。

5.2、特點：具備防電弧、耐高溫設計，如泰科(TE)的HVA系列。

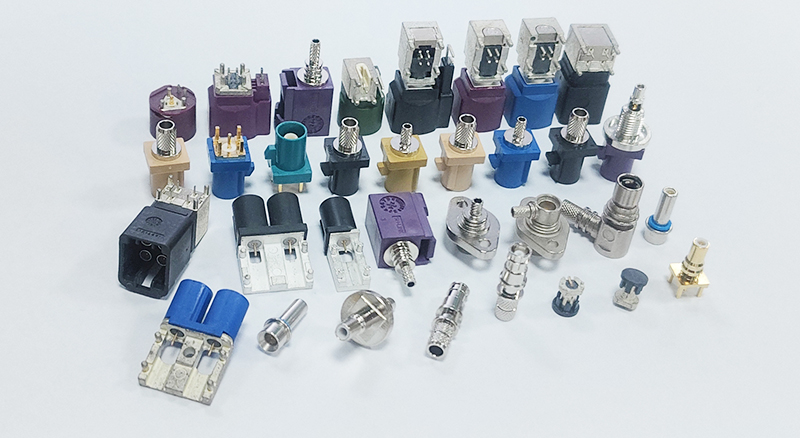

6、高速數據連接器

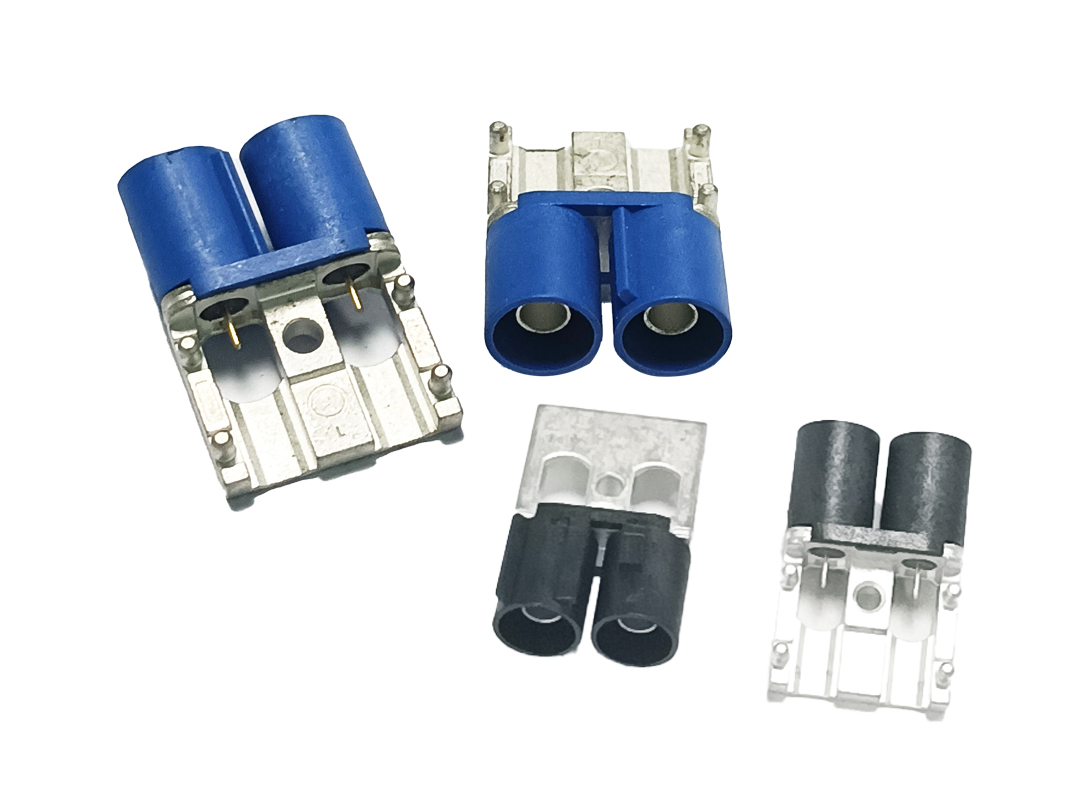

6.1、類型：FAKRA(射頻連接器)、以太網連接器(如HSD/MINI-FAKRA)。

6.2、應用：車載攝像頭、5G通信、自動駕駛域控制器。

7、防水連接器(IP67/IP69K等級)

場景：車外環境(如車燈、充電口、雨量傳感器)。

8、柔性電路連接器(FPC/FFC Connectors)

特點：適用于狹小空間，如折疊屏、HUD抬頭顯示。

二、適合自動化生產的連接器類型及技術

以下產品因其標準化程度高、工藝復雜度可控，適合采用自動化設備生產：

2.1、端子連接器

2.1.1、自動化工藝：

A、沖壓成型：高速沖床自動裁切端子材料(銅合金)。

B、注塑封裝：機器人配合模具完成絕緣外殼一體化注塑。

2.1.2、設備示例：瑞士阿奇夏米爾(AGIE)精密沖壓機、發那科(Fanuc)注塑機械手。

2.2、線束連接器組裝

2.2.1、自動化流程：

A、導線處理：全自動裁線剝皮機(如Komax Gamma 533)。

B、端子壓接：伺服壓接機精準控制壓接力和深度。

C、插殼裝配：視覺引導機械手完成端子插入塑殼。

2.2.2、優勢：效率提升50%，良率達99.5%以上。

2.3、插接件組裝

自動化方案：

2.3.1、多工位旋轉臺同步完成塑殼定位、端子插入、鎖扣裝配。

2.3.2、應用力反饋傳感器避免插針變形。

2.4、板對板連接器

SMT產線集成：

A、通過高速貼片機(如西門子SiPlace)完成微型連接器的精準焊接。

B、AOI(自動光學檢測)確保引腳共面性≤0.1mm。

2.5、高壓連接器絕緣處理

自動化技術：

A、機器人涂膠系統均勻涂抹硅膠密封層。

B、高壓測試臺自動完成耐壓(如5000V DC)和絕緣電阻檢測。

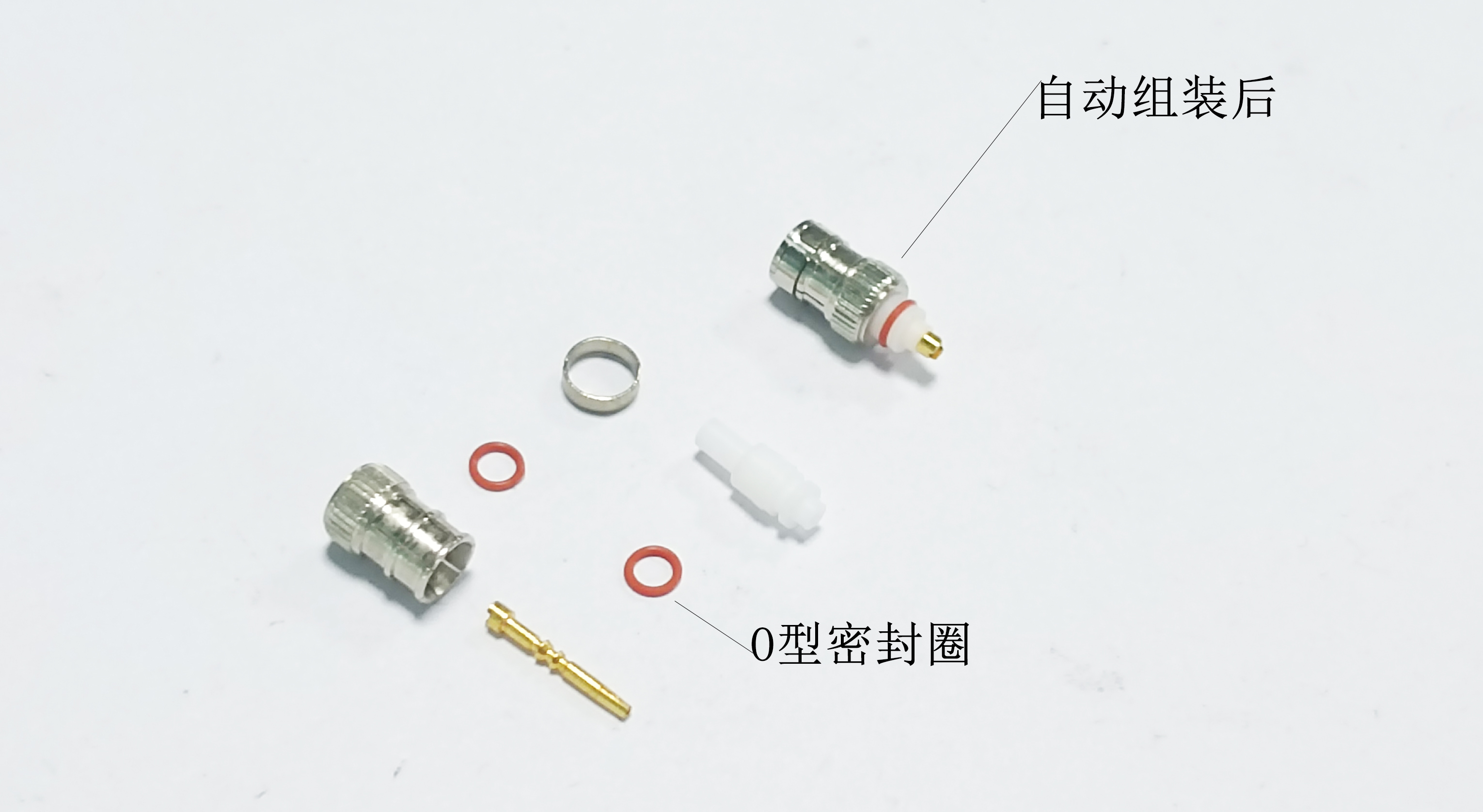

2.6、防水連接器密封裝配

關鍵工藝：

A、機械手配合熱鉚接技術固定防水圈。

B、氣密性測試機自動檢測IP等級。

2.7、高速連接器測試

自動化測試設備(ATE)：

A、集成矢量網絡分析儀(VNA)測試高頻信號完整性(如S參數)。

B、自動化插拔壽命測試(如5000次循環)。

三、自動化生產的經濟效益

3.1、效率提升：自動化線束產線速度可達2000~5000件/小時，遠超人工(200~500件/小時)。

3.2、質量一致性：通過機器視覺和力控技術，不良率從3%降至0.1%以下。

3.3、成本優化：規?；a降低單價，尤其適合新能源車百萬級訂單需求。

通過自動化生產，汽車連接器制造商可顯著提升競爭力，滿足車企對高性能、高可靠性零部件的需求，同時適應電動化、智能化帶來的產業升級挑戰。
